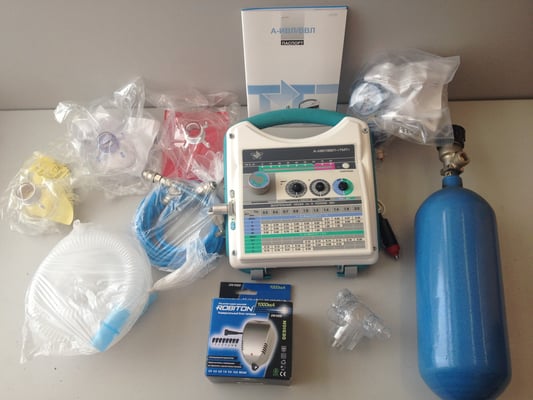

АППАРАТ А-ИВЛ/ВВЛ-ТМТ

Аппарат для управляемой искусственной вентиляции легких (ИВЛ) и вспомогательной искусственной вентиляции легких (ВВЛ) кислородно-воздушной смесью в условиях выездной службы интенсивной терапии и реанимации, на дому, в медицинском транспорте при спасательных мероприятиях, а также в палатах интенсивной терапии в

медицинских лечебных учреждениях.

Аппарат предназначен для взрослых и детей от одного года

Основные параметры и характеристики
Отношение продолжительностей вдоха и выдоха	1:2 ± 0,5
Концентрация кислорода в кислородно-воздушной смеси	от 50 ± 5%
Максимальное безопасное давление, ограничиваемое предохранительным клапаном	5,0 ± 0,5кПа
Масса аппарата (без баллона и редуктора)	Не более 2,6 кг
Габаритные размеры аппарата	Не более 233100248 мм
Режим ИВЛ	Взрослые	Дети
Минутная вентиляция при проведении ИВЛ кислородно-воздушной смесью (допускаемые отклонения от установленных значений ± 15)	От 3 до 20 л/мин	От 0,7 до 6,0 л/мин
Частота вентиляции (с допускаемыми отклонениями от установленных значений ± 3%)	От 10 до 60 1/мин	От 20 до 80 1/мин
Режим ВВЛ	Взрослые	Дети
Регулирование дыхательного объема при проведении ВВЛ кислородно-воздушной смесью	не более 0,2 л не менее 1,2 л	не более 0,1 л не менее 0,3 л
Регулирование времени положительного вдоха	От 0,5 до 2 с
Регулирование запускающего разрежения	От 0,05 до 2,0 кПа
Регулирование времени ожидания дыхательного усилия пациента	От 2 до 20 с

Описание органов управления

Светодиод (индикатор включенного состояния аппарата)
Кнопка «Старт/Стоп»
Переключатель («Взрослые/Дети», «ИВЛ/ВВЛ») и величины запускающего напряжения в режиме ВВЛ
Переключатель времени ожидания («Пауза») дыхательного усилия пациента в режиме ВВЛ
Переключатель частоты вентиляции в режиме ИВЛ или времени вдоха в режиме ВВЛ
Вентиль регулировки величины минутной вентиляции
Переключатель состава смеси (100% кислород или 50% смесь кислорода с воздухом)
Выходной штуцер по ISO F 15 «Пациент»
Штуцер питания «Кислород»
Манометр остаточного давления в баллоне
Шланг питания кислородный
Редуктор газовый
Откидной кронштейн
Вентиль подачи кислорода
Баллон кислородный
Шланг дыхательный
Маска лицевая
Нереверсивный клапан
Предохранительный клапан
Ремень крепления баллона
Замок
Пружина крепления откидного кронштейна
Розетка электропитания аппарата 12В
Гнездо подключения адаптера при питании 220В
Замок крепления аппарата
Кронштейн крепления аппарата у стены
Индикатор рабочего давления на выходе «Пациент». При кратковременном нажатии на кнопку «Старт/Стоп» - индикатор заряда аккумуляторной батареи

Аппарат обеспечивает:

Управляемую ИВЛ с переключением дыхательного цикла по времени с активным вдохом и пассивным выдохом
Вспомогательную ИВЛ в режимах откликания на дыхательные усилия пациента («по требованию») и принудительной подачи дыхательного газа при отсутствии дыхательного усилия пациента («автоматический»)

Аппарат работает от любого источника сжатого кислорода с давлением на выходе от 0,2 до 0,5 МПа, а также от автономного источника кислорода (баллон с кислородом емкостью 2л), давлением 15 МПа.

Электропитание аппарата осуществляется или от бортовой сети транспортного средства напряжением 9,5 … 30В постоянного тока, потребляемой силой тока не более 1,0А, или от промышленной сети переменного тока напряжением 220В и частотой 50 Гц через адаптер, входящий в комплект аппарата, или от встроенного источника электропитания – аккумулятор емкостью 2,2А-ч с автоматическим зарядным устройством. По электробезопасности аппарат соответствует ГОСТ Р50267, 12-93 для аппаратов с внутренним источником питания типа «В»
